Posizionamento centrale
Questa serie di prodotti rappresenta un trasformatore di distribuzione trifase versatile ed economico-efficace-progettato per gli utenti finali-nelle reti di distribuzione da 10 kV e inferiori. Ampiamente utilizzato in aree industriali, commerciali, residenziali, infrastrutture e scenari di integrazione di generazione distribuita, funge da componente principale per la conversione sicura e affidabile dalla distribuzione a media-tensione al consumo energetico a bassa-tensione (400 V).

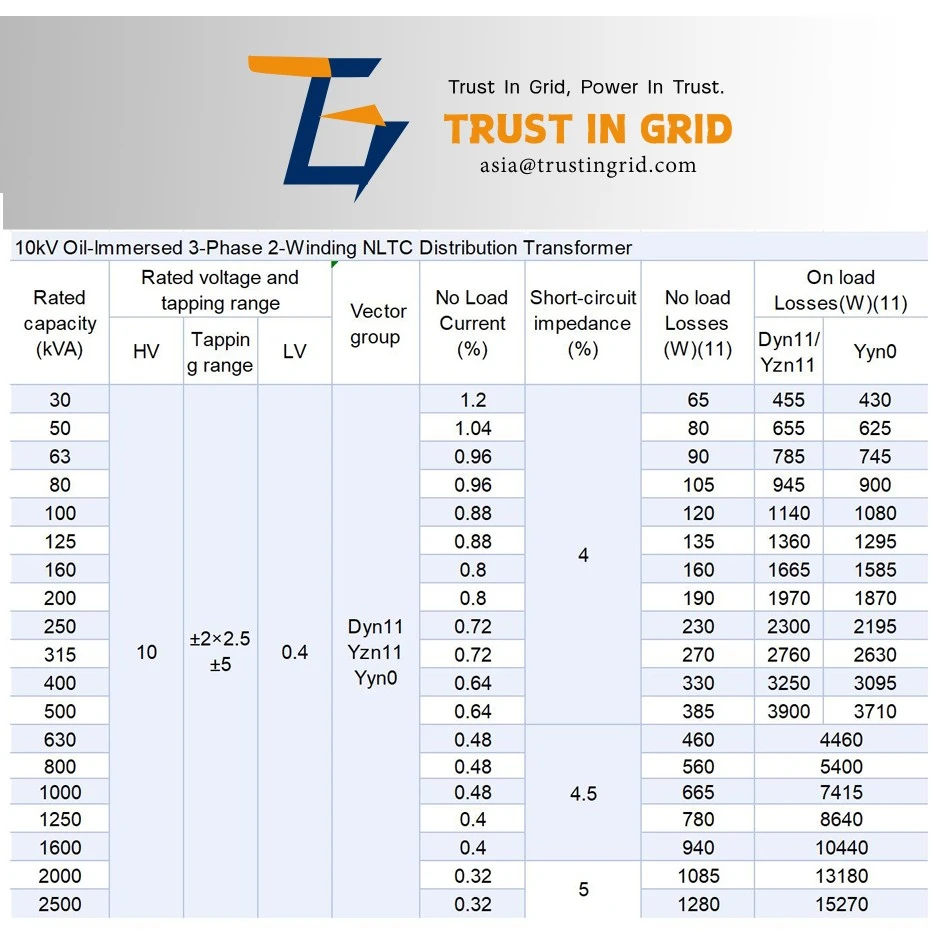

Specifiche tecniche
|
Capacità nominale |
Tensione nominale e intervallo di prese |
Gruppo vettoriale |
Nessuna corrente di carico |
Impedenza di corto-circuito |
Nessun carico Perdite |
Perdite a carico(W)(11) |
|||
|
alta tensione |
Intervallo di intercettazione |
LV |
Dyn11/Yzn11 |
Yyn0 |
|||||
|
30 |
10 |
±2×2.5 ±5 |
0.4 |
Din11 |
1.2 |
4 |
65 |
455 |
430 |
|
50 |
1.04 |
80 |
655 |
625 |
|||||
|
63 |
0.96 |
90 |
785 |
745 |
|||||
|
80 |
0.96 |
105 |
945 |
900 |
|||||
|
100 |
0.88 |
120 |
1140 |
1080 |
|||||
|
125 |
0.88 |
135 |
1360 |
1295 |
|||||
|
160 |
0.8 |
160 |
1665 |
1585 |
|||||
|
200 |
0.8 |
190 |
1970 |
1870 |
|||||
|
250 |
0.72 |
230 |
2300 |
2195 |
|||||
|
315 |
0.72 |
270 |
2760 |
2630 |
|||||
|
400 |
0.64 |
330 |
3250 |
3095 |
|||||
|
500 |
0.64 |
385 |
3900 |
3710 |
|||||
|
630 |
0.48 |
4.5 |
460 |
4460 |
|||||
|
800 |
0.48 |
560 |
5400 |
||||||
|
1000 |
0.48 |
665 |
7415 |
||||||
|
1250 |
0.4 |
780 |
8640 |
||||||
|
1600 |
0.4 |
940 |
10440 |
||||||
|
2000 |
0.32 |
5 |
1085 |
13180 |
|||||
|
2500 |
0.32 |
1280 |
15270 |
||||||
Vantaggi e caratteristiche principali
1. Compatibilità completa della tensione e configurazione flessibile delle prese:
- Il lato alta-tensione è pienamente compatibile con gli standard comuni di tensione di distribuzione nazionali e internazionali, inclusi 6 kV, 6,3 kV, 10 kV e 10,5 kV. Offre due opzioni di modifica-presa del circuito-fuori circuito, ±2×2,5% o ±5%, per soddisfare i requisiti di diversi ambienti di rete.
- Il lato a bassa-tensione fornisce un'uscita standard di 0,4 kV, fornendo direttamente l'alimentazione alle apparecchiature-di utilizzo finale.
2. Selezione di diversi gruppi di vettori:
- Offre tre gruppi di vettori standard: Dyn11, Yzn11 e Yyn0. Gli utenti possono scegliere in modo flessibile in base ai requisiti specifici del sistema di alimentazione relativi alla soppressione delle armoniche, alla capacità di carico sbilanciato, ai metodi di messa a terra e alla protezione dei relè, garantendo un'elevata adattabilità.
3. Eccellente risparmio energetico ed economia:
- La gamma di capacità spazia da 30 kVA a 2500 kVA, soddisfacendo l'intero spettro di esigenze, dai piccoli siti commerciali ai carichi industriali di media-scala.
- Progettata con perdite ridotte, la-corrente a vuoto è pari allo 0,32%. Sia le perdite a vuoto che quelle a carico (corrispondenti a diversi gruppi di vettori) sono ottimizzate per conformarsi agli standard di efficienza energetica, con conseguenti bassi costi operativi del ciclo di vita.
4. Elevata affidabilità e facile manutenzione:
- L'impedenza di corto-circuito è progettata in modo ragionevole (4%, 4,5%, 5%), limitando efficacemente le correnti di cortocircuito-sul lato a bassa tensione.
- La struttura di cambio-della presa del circuito-fuori è semplice e affidabile. L'isolamento in bagno d'olio- fornisce una buona dissipazione del calore, rendendolo adatto a vari ambienti di installazione, sia esterni che interni, con requisiti di manutenzione ridotti.
Applicazioni tipiche
Sottostazioni di distribuzione da 10 kV, trasformatori montati su palo-e sottostazioni montate su pad-nelle reti elettriche urbane e rurali.
Locali di distribuzione per vari edifici come fabbriche, centri commerciali, scuole, ospedali e comunità residenziali.
Trasformatori elevatori-di connessione alla rete da 10 kV per fonti di generazione distribuita come l'energia fotovoltaica ed eolica.
Sistemi di alimentazione ausiliaria per infrastrutture quali ferrovie, autostrade e aeroporti.
